Koaksiyel telin koruma etkinliği nedir?

Selam! Bir koaksiyel tel tedarikçisi olarak, genellikle koaksiyel telin koruma etkinliği hakkında sorulur. Bu blog gönderisinde sizin için parçalamak için biraz zaman alacağımı düşündüm.

Öncelikle, koaksiyel telin ne olduğu hakkında konuşalım. Koaksiyel kablo, adından da anlaşılacağı gibi, boru şeklindeki bir yalıtım tabakası, metalik bir kalkan ve bir dış yalıtım ceketi ile çevrili merkezi bir iletkene sahiptir. Bu tasarım, nispeten düşük kayıpla yüksek frekanslı elektrik sinyalleri taşımasını sağlar. Ve bu metalik kalkan, koruma etkinliği söz konusu olduğunda kilit oyuncudur.

Koaksiyel telin koruma etkinliği, merkezi iletken tarafından taşınan sinyali dış elektromanyetik parazitten (EMI) koruma ve ayrıca kablo içindeki sinyalin sızmasını ve diğer cihazlara parazite neden olmasını önleme yeteneğini ifade eder.

Koaksiyal telin ekranlama etkinliğini etkileyen birkaç faktör vardır. En önemli olanlardan biri, kullanılan ekranlama malzemesi türüdür. Koaksiyel kabloların çoğu alüminyum folyo, örgülü bakır veya her ikisinin bir kombinasyonu kullanır. Alüminyum folyo, temel koruma için iyi ve maliyet etkili bir seçenektir. Önemli miktarda EMI'yi engelleyebilir, ancak bazı sınırlamaları vardır. Örneğin, kurulum sırasında kolayca hasar görebilir ve ekranlama performansı zamanla bozulabilir.

Öte yandan, örgülü bakır koruması daha sağlamdır. Daha iyi kapsam ve esneklik sağlar. Örgülü yapı, hem yüksek hem de düşük frekans girişimine karşı daha iyi koruma sağlar. Alüminyum folyoyu örgülü bakırla birleştirdiğinizde, her iki dünyanın da en iyisini elde edersiniz. Folyo yüksek frekans sinyallerini engelleyebilirken, örgü düşük frekanslı olanlarla ilgilenir.

Korumanın kalınlığı ve yoğunluğu da önemlidir. Daha kalın bir kalkan genellikle daha iyi ekranlama etkinliği anlamına gelir. Ve daha yüksek yoğunluklu bir örgü, EMI sızıntısı şansını azaltarak daha eksiksiz bir kapsama alanı sağlayabilir.

Bazı yaygın koaksiyel kablo türlerine ve bunların koruma özelliklerine bir göz atalım.

BizimRG6 koaksiyel kablo. Bu, kablolu TV, uydu TV ve geniş bant internet bağlantıları için çok popüler bir seçimdir. Genellikle alüminyum folyo ve örgülü bakır koruması kombinasyonuna sahiptir. Bir RG6 kablosundaki ekranlama, bu uygulamalarda kullanılan yüksek frekanslı sinyalleri işlemek için tasarlanmıştır. Dış parazitlerin çoğunu etkili bir şekilde engelleyebilir ve net ve kararlı bir sinyal sağlayabilir.

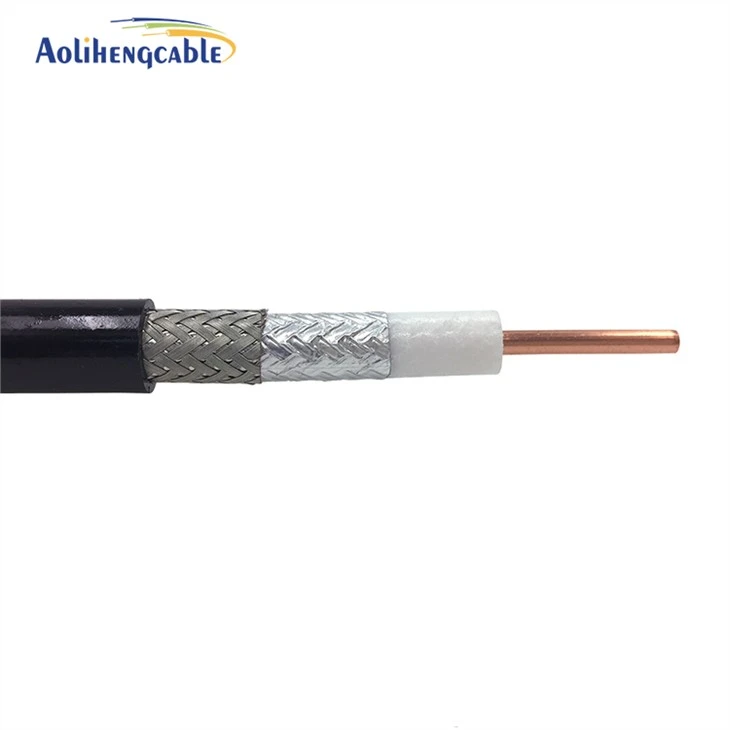

O zaman varRG59 koaksiyel kablo. Tarihsel olarak, CCTV sistemleri ve eski kablo TV kurulumları için yaygın olarak kullanılmıştır. Tipik olarak tek bir alüminyum folyo koruması veya bir folyo kombinasyonu ve RG6'ya kıyasla daha az yoğun bir örgüye sahiptir. Yani, koruma etkinliği biraz daha düşük. Ancak sinyal frekansının son derece yüksek olmadığı ve çevrenin nispeten parazit içermediği uygulamalar için yine de işi yapabilir.

.RG11 koaksiyel kablobaşka bir seçenektir. Genellikle uzun mesafeli sinyal iletimi için kullanılır. Daha büyük bir çapa ve genellikle daha önemli bir ekranlama yapısına sahiptir, genellikle çift örgülü bakır kalkanına sahiptir. Bu, uzun mesafelerde EMI'yi bloke etmede oldukça etkilidir, bu da sinyalin güçlü ve net kalmasını sağlar.

Koaksiyel telin ekranlama etkinliğinin ölçülmesi genellikle desibellerde (DB) yapılır. Daha yüksek bir DB değeri daha iyi ekranlama anlamına gelir. Örneğin, 90 dB'lik bir koruma etkinliğine sahip bir kablo, 60 dB olan bir kabloya göre çok daha fazla paraziti engelleyecektir.

Gerçek - dünya uygulamalarında, iyi koruma etkinliğinin önemi abartılamaz. Bir ev sineması sisteminde, zayıf korumalı bir koaksiyel kablo, bulanık bir resme veya parazit nedeniyle çatlama sesine neden olabilir. Bir veri merkezinde, parazit veri bozulmasına ve ağ kesintilerine yol açabilir.

Koaksiyel bir tel tedarikçisi olarak, farklı müşterilerin farklı ihtiyaçları olduğunu anlıyorum. Basit bir ev eğlence sistemi kuruyorsanız, ihtiyacınız olan tek şey bir RG6 kablosu olabilir. Ancak, büyük ölçekli bir endüstriyel proje veya yüksek sesli bir görsel kurulum üzerinde çalışıyorsanız, üstün ekranlama için RG11 kablosunu düşünmek isteyebilirsiniz.

Peki, ihtiyaçlarınız için doğru koaksiyel kabloyu nasıl seçiyorsunuz? İlk olarak, ileteceğiniz sinyal türünü düşünün. Modern dijital TV'de kullanılanlar veya daha düşük frekanslı bir sinyal mi? Ardından, kablonun kurulacağı ortamı düşünün. Çok fazla elektrikli ekipmana veya elektrik hatlarına yakın bir alanda ise, daha iyi korumalı bir kabloya ihtiyacınız olacak.

Ayrıca, kablo çalışmasının uzunluğunu unutmayın. Daha uzun kablo çalışmaları sinyal kaybına ve parazitlere daha duyarlıdır, bu nedenle daha uzun mesafeler için daha iyi korumalı bir kabloya ihtiyacınız olabilir.

Hangi koaksiyel kablonun sizin için doğru olduğundan hala emin değilseniz, ulaşmaktan çekinmeyin. Özel gereksinimlerinize göre en iyi seçimi yapmanıza yardımcı olmak için buradayız. İster bir ev ağı kuran bir DIY tutkunu olun, ister ticari bir proje üzerinde çalışan profesyonel bir yükleyici olun, sizin için koaksiyel tel çözümleri var.

Koaksiyel tel ihtiyaçlarınızı tartışmak ve bir satın alma müzakeresine başlamak için bizimle iletişime geçin. Size rekabetçi fiyatlarla yüksek kaliteli koaksiyel kablolar sunabilir ve ihtiyacınız olan tüm teknik desteği sağlayabiliriz.

Referanslar

• Arrl tarafından “Koaksiyel Kablo El Kitabı”
• Koaksiyel kablo teknolojisi üzerine çeşitli endüstri beyaz kağıtları
